Amplificador con TDA2030, TDA2040 o TDA2050.

 Estos circuitos integrados utilizan varios componentes pero son fáciles de acomodar por su pequeño tamaño, la única desventaja es que para su correcto funcionamiento se debe utilizar una fuente de alimentación de un voltaje mayor a 24 voltios, siendo mejor con derivación central.
Primero vamos a ver el diagrama del TDA2030 con una fuente de 28 Voltios sin derivación central.

amplificador tda2030

El TDA2030 puede trabajar desde 12 Voltios, funciona mejor a 28 y sobrepasar los 36 voltios puede dañarlo.
Con altavoces (parlantes) de 4 ohmios puede desarrollar más de 14 vatios.
C1: 1µF / 50V
C2: 10 µF / 50V
C3: 2200 µF / 25V , algunos fabricantes utilizan 1000 µF.
C4: 0,22 µF / 50V o más, preferible poliester "film capacitor".
C5: 2200 µF / 36V o más. Si la fuente utiliza uno grande, este puede ser de 470 µF.
C6: 22 µF / 25V.
C7 0,1 µF / 50V o más, cerámico o de poliester.
R1 y R2: 1.2K
R3, R5, R6 y R7 47K.
R4 1 ohmio.
Pot1: Potenciómetro de 50K logarítmico.
D1 y D2 1N4001, en el TDA2040 y TDA2050 no son necesarios.
R2 determina la ganancia del amplificador, se puede disminuir su valor para aumentar la sensibilidad.
Dibujo de conexiones del TDA2030 con fuente simple:
amplificador TDA2030
Las conexiones de los pines del TDA2030, TDA2040 y TDA2050 son exactamente iguales, con diferencias en los valores de voltaje y potencia.
Voltaje recomendado en fuente simple y potencia a un 0,5% de distorsión:

IC # Voltaje
TDA2030 28V 9W 14W
TDA2040 32V 12W 18W
TDA2050 36V 22W 28W
En los amplificadores TDA2040 y TDA2050 no son necesarios los diodos D1 y D2.
Los valores de resistencias y capacitores son iguales excepto R4 y C4.
Los valores recomendados para R4 y C4 son:

IC # R4 C4
TDA2030 0.22µF
TDA2040 4.7Ω 0.1µF
TDA2050 2.2Ω 0.47µF

Diagrama del TDA2030 utilizando fuente con derivación central:
amplificador tda2030 fuente dual

En este proyecto R5 se conecta a tierra, y el divisor de voltaje formado por R6 y R7 no es necesario.
Tambien no se utiliza el capacitor C3 de acople entre la salida y el parlante (altavoz).
Lista de partes:
C1: 1µF / 50V
C2: 10 µF / 50V
C4: 0,22 µF / 50V o más, preferible poliester "film capacitor".
C5 y C8: 2200 µF / 25V o más. Si la fuente utiliza valores altos estos puede ser de 470 µF.
C7 0,1 µF / 50V o más, cerámico o de poliester.
R1 y R2: 1.2K
R3 y R5 47K.
R4 1 ohmio.
Pot1: Potenciómetro de 50K logarítmico.
D1 y D2 1N4001, en el TDA2040 y TDA2050 no son necesarios.

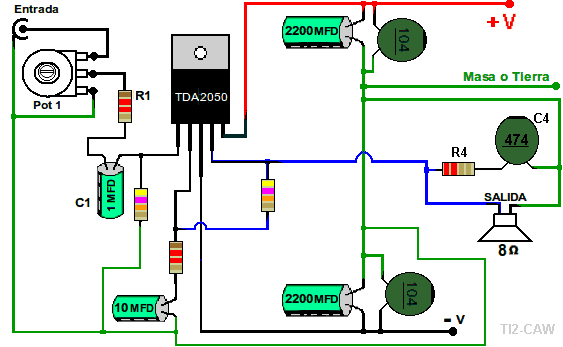

Dibujo de conexiones del TDA2050 utilizando fuente con derivación central:
amplificador tda2050 fuente dual

La fuente de alimentación a utilizar para estos proyectos debe ser capaz de suplir 2 amperios.

Conexiones de fuente con derivación central:
fuente con derivación central

Diagrama de un TDA2040 en puente:
Tambien se pueden colocar 2 circuitos integrados en puente o "Bridge", en la hoja de datos del fabricante se recomienda este diseño.
TDA2040 en puente (bridge)
Este diagrama aplica para el TDA2040 y TDA2050. Y es para utilizar con fuente doble o con derivación central.

Utilizar un buen disipador del calor en los circuitos integrados es muy importante, ya que la temperatura determina la vida de los mismos.


Podemos agregar un ventilador de los utilizados en fuentes de computadora y para evitar que nos introduzca ruidos le agregamos una resistencia y un capacitor.


conexiones ventilador 12 voltios
Los ventiladores de las computadoras no consumen mucha energía y la resistencia puede ser de 22 a 47 ohmios, siempre que el ventilador arranque bien.
